用途：

WY系列減溫減壓裝置配上相應的工業自動化控制系統，可對電站或工業鍋爐以及熱電廠等處輸送來的一次（新）蒸汽壓力p₁、溫度t₁進行減溫減壓，使其二次蒸汽壓力p₂、溫度t₂達到生產工藝所需的要求。WY系列減溫減壓裝置及其熱控柜廣泛應用于電站、輕紡、石化等行業。

結構特點：

WY系列減溫減壓裝置是沈陽泰科流體積數十年設計、制造的經驗，并吸取國外先進結構而開發的新一代減溫減壓裝置。

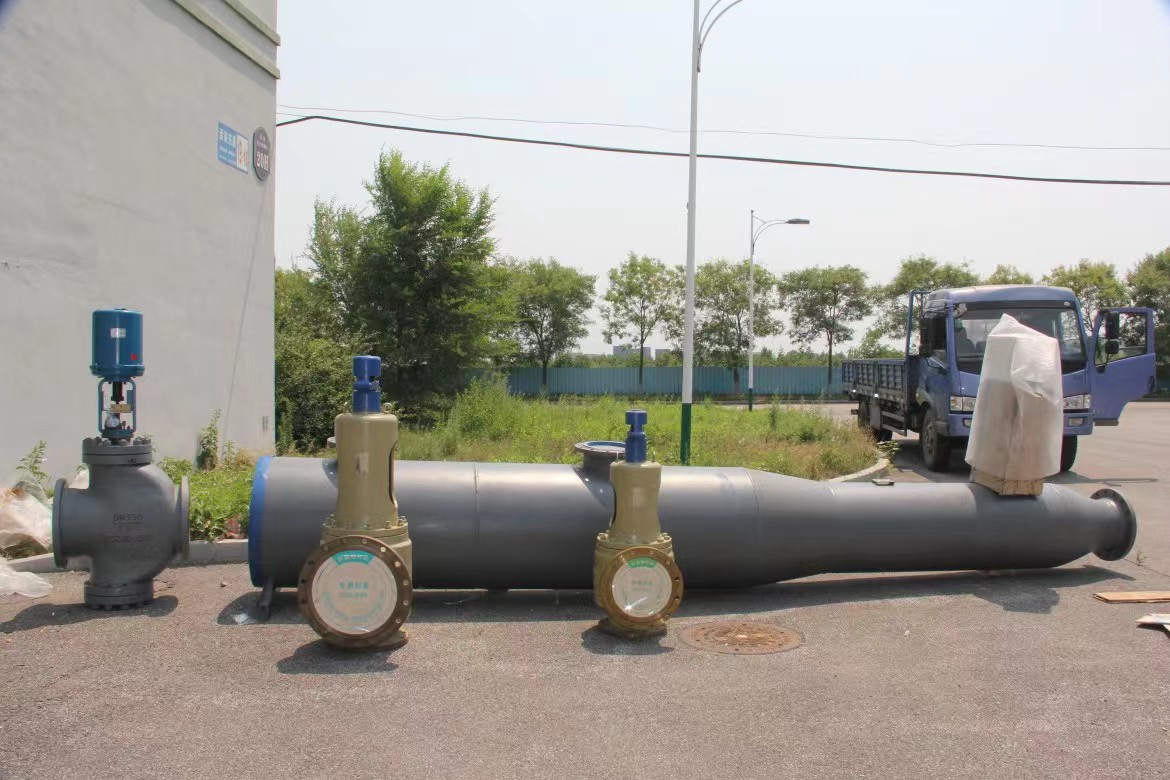

WY 系列減溫減壓裝置由減壓系統(減壓閥、節流孔板等減溫系統(高壓差可等)、安全保護裝置(安全閥、止回閥等組成）

主要特點如下：

1、減壓部分是由減壓閥、節流孔板籌組成，消除了過去的由減溫減壓閥產生的熱應力，增強了裝置的安全性，延長了裝置的使用壽命同時也降低了裝置的噪音。

2、減溫部分是由可調節噴咀采完成的，它集分配閥、節流裝置、噴咀功能于一體，它既可對高壓水進行減壓，又可控制冷卻水的噴射量還可像噴咀那樣進行噴射，它克服過去噴咀與節流裝置不可調的缺點，這一改革帶來了以下一些優點：

2.1、噴咀的噴射速度不再隨負荷變化而改變地面積，降低了工程投資

2.2、縮短了水滴蒸發時間，提高了霧化效果

2.3、出口流量最大調節，范圍可以達到1:10

2.4、簡化了系統，取消回水裝置，增加運行安全系數( 減溫水壓力大于除氧器壓力)，減少占地面積，降低工程投資，便于安裝與調試

主要性能指標：

1、進口蒸汽壓力P₁≤3.8MPa(38kgf/cm²)，溫度t₁≤435°C

2、出口流量Q減溫減壓裝置出口流量Q的變化范圍為10%Q~100%Q，在此范圍內調節比較理想，若有特殊要求，另行商定。

3、出口蒸汽壓力p₂

出口蒸汽壓力p₂的調節精確度不低于2.5級，誤差不大于±0.04MPa

4、出口蒸汽溫度t₂

出口蒸汽溫度t₂的調節精確度不低于2.5級，誤差不大于±5°C

5、噪音

裝置正常運行時，在減壓閥或減溫減壓閥下游一米，同時距管壁一米處測其噪音，噪音聲級應不大于80分貝

初步設計及施工圖設計的資料及其選用：

1、WY01型減溫減壓裝置由減壓閥

WY01型減溫減壓裝置由減壓閥、可調噴咀及一套彈簧安全閥組成，共有91種規格，常用出口蒸汽管徑D₂在200-400mm之間，出口蒸汽流量在Q=5t/h~80t/h范圍內。

2、WY02型減溫減壓裝置

WY02系列減溫減壓裝置比WY01系列多一套彈簧安全閥，其余基本相同，共有28種規格，出口蒸汽管徑DN從400-600mm，常用出口汽流量在Q=25t/h~120t/h范圍內。

3、WY-03/04型減溫減壓裝置

WY-03/04型減溫減壓裝置由減壓閥、可調噴咀及彈簧安全閥等組成，此系列各有27種規格，出口蒸汽管徑DN在80~150mm之間，常用出口蒸汽流量在Q=2~15/范圍內。

供貨范圍：

1.減壓系統:減壓閥、節流孔板等;

2.減溫系統:可調噴咀，節流閥等;

3.安全系統:安全閥等;

4.管路系統:蒸汽管道、過渡管、減溫水管等;

5.選配附件:截止閥、雙金屬溫度計及接管、壓力表及三通閥、彎管、接頭、法蘭、襯墊、螺栓、螺母、墊圈等。

訂貨須知：

訂合同時請?zhí)峁?/span>:

1.出口蒸汽流量Q;

2.進口一次新蒸汽壓力p₁溫度t₁;

3.出口二次蒸汽壓力p₂溫度t₂;

4.減溫給水壓力P_b、溫度t_b;

用戶如有特殊要求，應在商定后注明或另行簽訂技術協議。

注:①出口蒸汽壓力P₂應不低于飽和溫度所對應的壓力值PS，或出口蒸汽溫度t₂,應不低于p₂所對應的飽和溫度值t_s。

2減溫給水的壓力P_b應≥P₂+0.5MPa，若P_b值太低，減溫水將無法噴入減溫管道內減溫。

其他：

1.本廠的減溫減壓裝置產品質量按國家規定實行“三包”。

2.減溫減壓裝置的安裝及調試由安裝部門(或廠)負責；如需本廠協助調試投運，請預先聯系，并酌情收取調試費。

3.本廠還可提供與減溫減壓裝置配套的各類工業自動化儀表盤(即熱控柜)。
