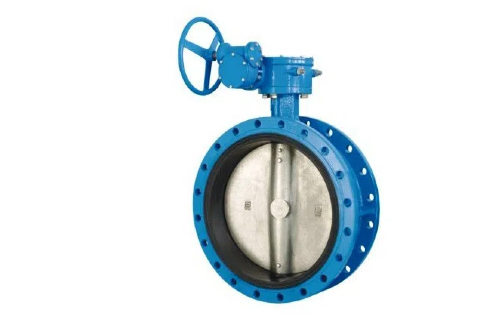

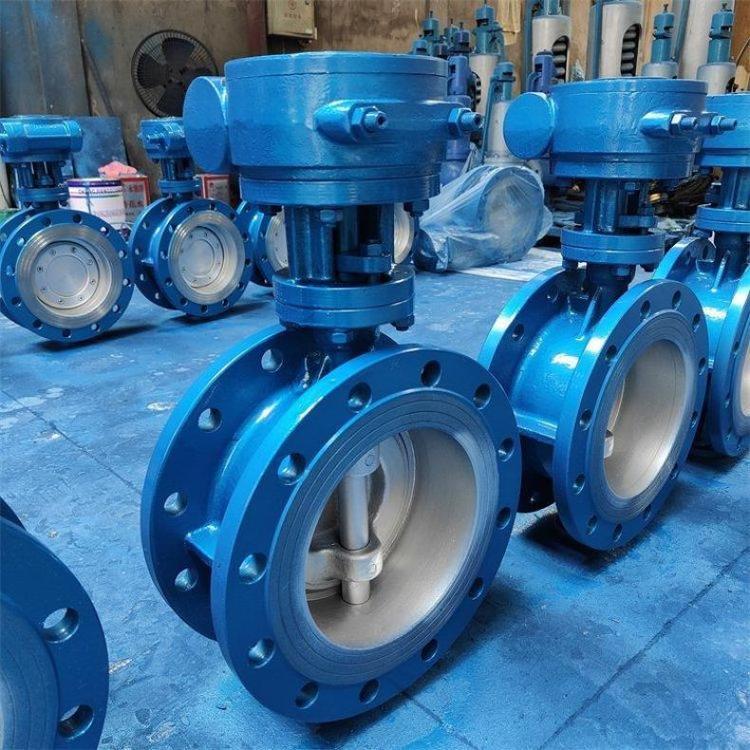

法蘭式蝸輪蝶閥作為一種重要的管道控制元件，在工業生產中扮演著不可或缺的角色。其獨特的結構設計和優異的性能特點，使其在各種流體控制系統中得到廣泛應用。本文將深入探討法蘭式蝸輪蝶閥的結構組成、工作原理以及選型要點，以期為讀者提供全面而深入的了解。

一、結構組成：

法蘭式蝸輪蝶閥主要由以下幾個部分組成：

1.  閥體： 閥體是蝶閥的主體部分，通常采用鑄鐵、鑄鋼或不銹鋼等材料制成。其兩端帶有法蘭，用于與管道連接。

2.  蝶板： 蝶板是蝶閥的啟閉件，呈圓盤狀，安裝在閥體內部。通過旋轉，蝶板可以實現閥門的開啟和關閉。

3.  閥桿： 閥桿連接蝶板和蝸輪蝸桿機構，傳遞扭矩，控制蝶板的旋轉。

4.  蝸輪蝸桿機構： 蝸輪蝸桿機構是蝶閥的驅動裝置，通過蝸輪蝸桿的嚙合，實現力矩的放大，從而輕松驅動蝶板旋轉。

5.  密封圈： 密封圈安裝在蝶板或閥座上，用于保證閥門的密封性能，防止介質泄漏。

6.  法蘭： 法蘭是蝶閥與管道連接的部件，通常采用標準法蘭，便于安裝和維護。

二、工作原理：

法蘭式蝸輪蝶閥的工作原理相對簡單。當需要開啟閥門時，通過轉動蝸輪蝸桿機構，帶動閥桿旋轉，從而使蝶板旋轉至開啟位置。當需要關閉閥門時，反向轉動蝸輪蝸桿機構，使蝶板旋轉至關閉位置。蝸輪蝸桿機構的自鎖性能，可以保證蝶板在任何位置都能可靠固定，防止介質倒流。

三、選型要點：

在選擇法蘭式蝸輪蝶閥時，需要考慮以下幾個關鍵因素：

1.  介質特性： 包括介質的種類、溫度、壓力、腐蝕性等。不同的介質需要選擇不同材質的閥體、蝶板和密封圈。

2.  管道參數： 包括管道的直徑、壓力等級、連接方式等。蝶閥的法蘭尺寸和壓力等級應與管道相匹配。

3.  操作力矩： 蝸輪蝸桿機構的扭矩應滿足閥門啟閉所需的力矩要求。

4.  密封性能： 根據工況要求，選擇合適的密封圈材料和結構，保證閥門的密封性能。

5.  安裝空間： 考慮安裝空間的大小，選擇合適的蝶閥結構和尺寸。

6.  使用壽命： 選擇質量可靠、耐用性強的蝶閥，以延長使用壽命。

四、應用領域：

法蘭式蝸輪蝶閥因其結構緊湊、操作方便、密封性能好等優點，被廣泛應用于以下領域：

1.  給排水系統： 用于控制水流量。

2.  暖通空調系統： 用于調節空氣和水流量。

3.  石油化工： 用于控制各種液體和氣體介質。

4.  電力行業： 用于控制冷卻水、蒸汽等介質。

5.  食品醫藥： 用于控制衛生級介質。

五、維護保養：

為保證法蘭式蝸輪蝶閥的正常運行和延長使用壽命，需要定期進行維護保養，包括：

1.  檢查密封性能： 定期檢查密封圈是否老化或損壞，及時更換。

2.  潤滑蝸輪蝸桿機構： 定期給蝸輪蝸桿機構加注潤滑油，減少摩擦，延長使用壽命。

3.  清潔閥體： 定期清潔閥體內部，防止雜質堆積。

4.  檢查連接螺栓： 定期檢查連接螺栓是否松動，及時擰緊。

法蘭式蝸輪蝶閥以其精巧的結構、可靠的性能和廣泛的適用性，在工業領域發揮著重要作用。正確選擇和維護蝶閥，可以保證管道系統的安全穩定運行。
